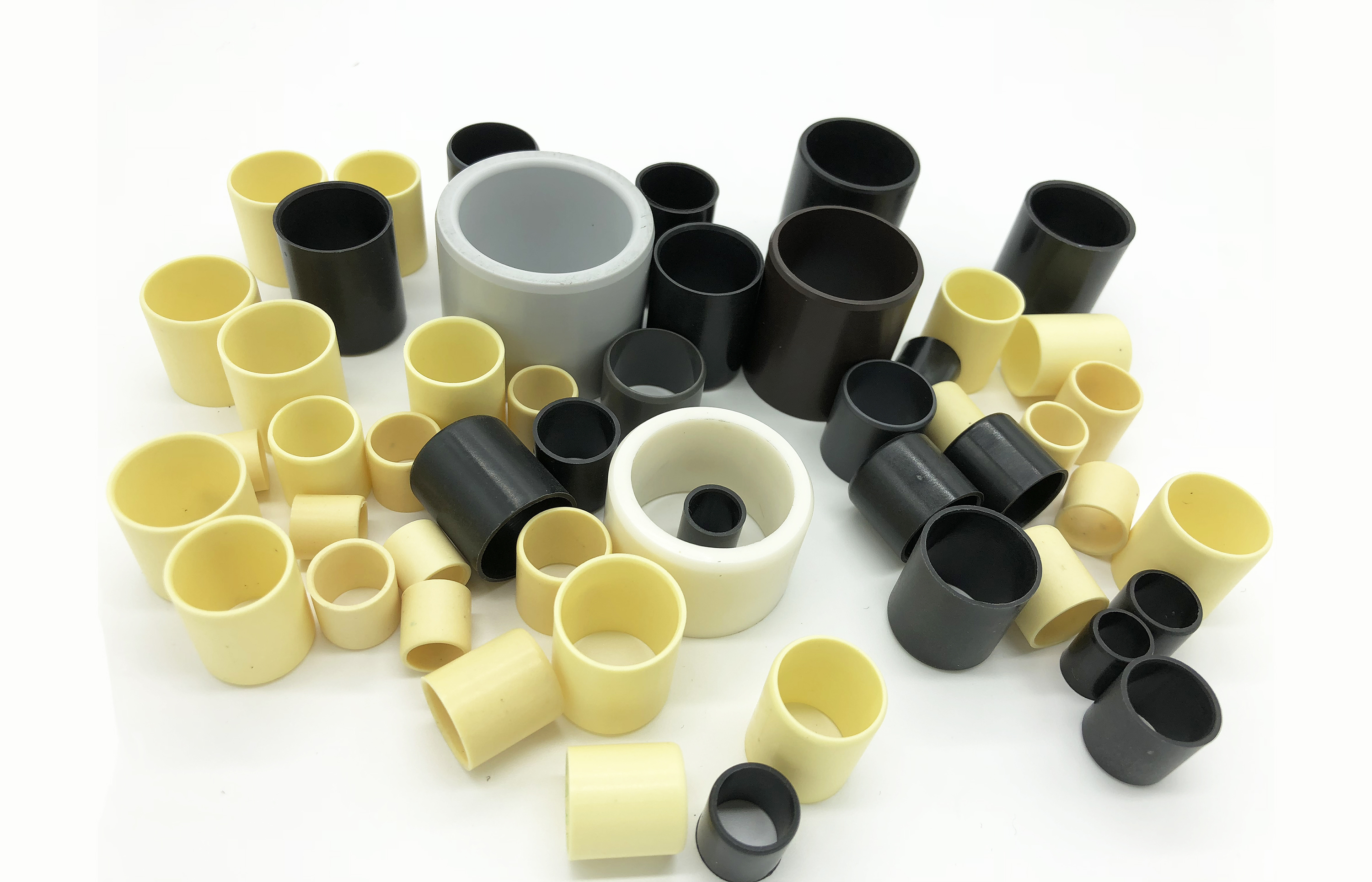

特種塑料滑動軸承
- Sel C1
通用型較強的塑料軸承，可以滿足工作溫度80以下的大部分的工作場合，優異的耐磨性能和價格的經濟型是設計師的優選材料。
1： 適配不同材質軸
2： 高耐磨、耐灰塵和臟污
3： 連續使用溫度：-40℃～+130℃
4： 適用于中高載荷
5： 自潤滑、適用于干運行、免維護
6： 適用于旋轉運動、擺動運動
軸承技術材料屬性表產品尺寸表下載
Seleilte? C1系列工程塑料軸承上限運行PV值為0.5N/mm2*m/s；由此決定軸承所承受的載荷與速度成反比，詳細請查閱圖表
Seleilte? C1系列工程塑料軸承在上限靜載荷90Mpa內測試，在此載荷下軸承的上限壓縮變形量參考圖表， 軸承實際運行上限載荷不得超過80Mpa；載荷還會受到運行速度以及溫度的影響，速度越快 (Vmax：1.0m/s) 會導致摩擦溫度上升， 而溫度上升 (Tmax：130℃) 會導致軸承的承載能力逐漸減弱，載荷隨軸承工作溫度變化情況參考圖表
載荷—溫度—變形量圖表
載荷—溫度圖表
Seleilte? C1系列滑動軸承摩擦系數與載荷、運行速度以及軸材料表面粗糙度等息息相關， Seleilte? C1滑動軸承的摩擦系數會隨著運行速度的增加而升高；隨著載荷的增加而降低， 這也充分說明Seleilte? C1滑動軸承適合用于高載低速的應用環境；而軸表面粗糙度越光滑或者越粗糙也都會導致軸承的摩擦系數增加， Seleilte? C1軸承的表面粗糙度是在Ra0.5～Ra0.8
| Seleilte? C1 | 干運行 | 油脂 | 油 | 水 |
| 摩擦系數μ | 0.08～0.18 | 0.09 | 0.04 | 0.04 |
摩擦系數與運行速度關系圖 P=2MPa
摩擦系數與載荷關系圖 V=0.2m/s
摩擦系數與軸表面粗糙度關系圖
在不同軸上的試驗數據表明Seleilte? C1軸承低載時在碳鋼軸和硬鉻軸運行性能優異； 隨著軸承承受載荷的增加，對軸硬度要求也越高；軟軸較容易產生磨損，導致軸承磨損也隨之加大。當軸承的載荷超過2Mpa時， 軸承的磨損會隨著軸硬度的增加而隨之減少。下列圖表表明Seleilte? C1在擺動運動下的效果要好于旋轉運動， 在同等的工況條件下擺動運動下的磨損要小于旋轉運動，特別是在高載荷下這種趨勢就越明顯。
磨損量與不同軸材料變化關系圖 P=2MPa V=0.2m/s
磨損量與負載在旋轉和擺動運行下的變化關系圖
在標準大氣壓中，Seleilte? C1塑料軸承的吸水率為0.7%，浸泡水中上限平衡吸水率為4.0%； 因此受吸水率特性影響，必須考慮此軸承的應用環境。
Seleilte? C1 長久暴露在紫外線下顏色基本不會改變。 材料的硬度，抗壓強度和耐磨性都不會改變。
Seleilte? 系列軸承配合公差
| 直徑mm | 壓裝后公差E10 | 安裝孔徑H7 | 配合軸徑H9 |
| ＞0 ~ 3 | +0.014 ~ +0.054 | 0 ~ + 0.010 | 0 ~ - 0.025 |
| ＞3 ~ 6 | +0.020 ~ +0.068 | 0 ~ +0.012 | 0 ~ -0.030 |
| ＞6 ~ 10 | +0.025 ~ +0.083 | 0 ~ +0.015 | 0 ~ -0.036 |
| ＞10 ~ 18 | +0.032 ~ +0.102 | 0 ~ +0.018 | 0 ~ -0.043 |
| ＞18 ~ 30 | +0.040 ~ +0.124 | 0 ~ +0.021 | 0 ~ -0.052 |
| ＞30 ~ 50 | +0.050 ~ +0.150 | 0 ~ +0.025 | 0 ~ -0.062 |
| ＞50 ~ 80 | +0.060 ~ +0.180 | 0 ~ +0.030 | 0 ~ -0.074 |
| ＞80 ~ 120 | +0.072 ~ +0.212 | 0 ~ +0.035 | 0 ~ -0.087 |
| ＞120 ~ 180 | +0.085 ~ +0.245 | 0 ~ +0.040 | 0 ~ -0.100 |
材料屬性表
| 材料屬性表 | |||
| 常規性能 | 單位 | C1 | 標準 |
| 比重 | g/cm3 | 1.58 | ASTM D792 |
| 顏色 | 黑色 | ||
| 對鋼滑動動摩擦系數 | μ | 0.06-0.21 | |
| 上限PV值 | N/mm2*m/s | 0.39 | |
| 上限旋轉速度值（連續） | M/s | 1 | |
| 上限旋轉速度值（短時） | M/s | 2 | |
| 上限搖擺速度值（連續） | M/s | 0.7 | |
| 上限搖擺速度值（短時） | M/s | 1.4 | |
| 上限直線速度值（連續） | M/s | 3 | |
| 上限直線速度值（短時） | M/s | 4 | |
| RH50/23℃時的吸濕率 | % | 0.2 | ASTM D570 |
| 23℃時的吸水率 | % | 0.4 | |
| 機械性能 | |||
| 彈性模量 | MPa | 5300 | ASTM D638 |
| 拉伸強度 | MPa | 120 | ASTM D638 |
| 壓縮強度(軸向) | MPa | 66 | ASTM D790 |
| 允許表面上限靜壓 | MPa | 50 | |
| 邵氏D硬度 | D | 75 | ASTM D785 |
| 物理和熱性能 | |||
| 運行溫度（連續） | ℃ | -40/+130 | |
| 運行溫度（短時） | ℃ | -40/+200 | |
| 導熱性 | W/m*k | 0.25 | ASTM D5470 |
| 線性熱膨脹系數 | K-1*10-5 | 4 | ASTM D696 |
| 導電和阻燃性能 | |||
| 體積電阻率 | Ωcm | ＞1013 | |
| 表面電阻率 | Ω | ＞1012 | |
| 阻燃性 | HB | UL94 | |
